高扬程水泵30m标准配置，大容积水槽设计，应对负荷变动，促进系统更加稳定。
工业型

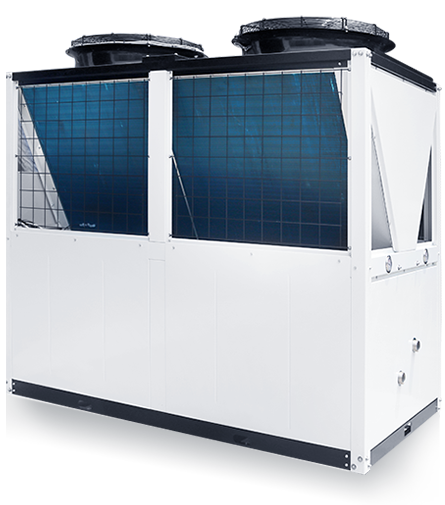

工业型常规风冷冷水机
应用领域
技术参数
| 型号 | DL-N15AWF | DL-N18AWF | DL-BN25AWF | DL-N32AWF | DL-N36AWF | DL-N46AWF | DL-N63AWF | DL-N72AWF | |
| 名义制冷量 | KW | 15.0 | 18.0 | 24.5 | 31.9 | 36.1 | 46.2 | 63.8 | 72.2 |
| 名义制冷总功率 | KW | 4.97 | 5.50 | 8.60 | 10.30 | 11.20 | 15.00 | 19.40 | 22.50 |
| 工作环境温度范围 | 5℃~43℃ | ||||||||
| 电源 | 380V/3N/50Hz(三相五线制) | ||||||||
| 保护装置 | 逆相保护、缺相保护、过流保护、高低压保护、低温保护、水流保护、缺水保护 | ||||||||
| 制冷剂 | R410A | ||||||||
| 能量控制% | 0，100 | 0，50，100 | |||||||
| 压缩机 | 类型 | 涡旋压缩机 | |||||||
| 功率KW×(台) | 3.97x1 | 4.5x1 | 5.9x1 | 7.6x1 | 8.5x1 | 11.4x1 | 7.6x2 | 8.5x2 | |
| 风机 | 类型 | 轴流风机 | |||||||
| 功率KW×(台) | 0.25x1 | 0.25x1 | 0.25x2 | 0.25x2 | 0.25x2 | 0.3x2 | 0.6x2 | 0.75x2 | |
| 冷凝器 | 铜管串套波纹铝片 | ||||||||
| 水泵 | 流量m³/h | 4 | 4 | 11 | 11 | 11 | 18 | 18 | 25 |
| 扬程m | 31 | 31 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 功率KW | 0.75 | 0.75 | 2.2 | 2.2 | 2.2 | 3 | 3 | 4 | |
| 蒸发器 | SUS304盘管式 | ||||||||
| 水箱容积L | 68 | 68 | 160 | 160 | 160 | 270 | 350 | 390 | |
| 进出口管径mm | DN25 | DN25 | DN40 | DN40 | DN40 | DN50 | DN50 | DN65 | |
| 运转噪音dB(A) | 58 | 58 | 60 | 60 | 60 | 63 | 66 | 69 | |
| 整机重量kg | 145 | 180 | 240 | 260 | 280 | 420 | 490 | 600 | |
| 外形尺寸mm | 长L | 880 | 880 | 1050 | 1480 | 1050 | 1480 | 2100 | 2100 |
| 宽W | 750 | 750 | 800 | 850 | 800 | 850 | 1050 | 1050 | |
| 高H | 1600 | 1600 | 1550 | 1580 | 1550 | 1580 | 2100 | 2100 | |
| 型号 | DL-N92AWF | DL-N128AWF | DL-N151AWF | DL-N185AWF | DL-N243AWF | DL-N302AWF | DL-N378AWF | |
| 名义制冷量 | KW | 92.4 | 127.6 | 151.0 | 184.8 | 243.4 | 302.0 | 377.5 |
| 名义制冷总功率 | KW | 28.30 | 40.30 | 46.70 | 56.10 | 61.10 | 94.60 | 116.30 |
| 工作环境温度范围 | 5℃~43℃ | |||||||
| 电源 | 380V/3N/50Hz(三相五线制) | |||||||
| 保护装置 | 逆相保护、缺相保护、过流保护、高低压保护、低温保护、水流保护、缺水保护 | |||||||
| 制冷剂 | R410A | |||||||
| 能量控制% | 0，50，100 | 0，25，50，100 | ||||||
| 压缩机 | 类型 | 涡旋压缩机 | ||||||
| 功率KW×(台) | 11.2x2 | 7.6x4 | 18.1x2 | 11.4x4 | 18.1x2+11.4x2 | 18.1x4 | 18.1x5 | |
| 风机 | 类型 | 轴流风机 | ||||||
| 功率KW×(台) | 0.75x2 | 0.6x4 | 0.75x4 | 0.75x4 | 1.8x4 | 1.8x4 | 1.8x6 | |
| 冷凝器 | 铜管串套波纹铝片 | |||||||
| 水泵 | 流量m³/h | 25 | 50 | 50 | 50 | 50 | 100 | 100 |
| 扬程m | 30 | 32 | 32 | 32 | 32 | 32 | 30 | |
| 功率KW | 4 | 7.5 | 7.5 | 7.5 | 7.5 | 15 | 15 | |
| 蒸发器 | SUS304盘管式 | |||||||
| 水箱容积L | 460 | 780 | 840 | 840 | 1200 | 1200 | 1500 | |
| 进出口管径mm | DN65 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | |
| 运转噪音dB(A) | 69 | 72 | 72 | 72 | 74 | 74 | 75 | |
| 整机重量kg | 690 | 1280 | 1350 | 1550 | 2600 | 2800 | 3300 | |
| 外形尺寸mm | 长L | 2270 | 2300 | 2300 | 2300 | 2300 | 2300 | 3300 |
| 宽W | 1100 | 1900 | 1900 | 1900 | 2200 | 2200 | 2300 | |
| 高H | 2100 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
注：以上数据测试工况为：
1.名义制冷工况：空气于湿球温度35°/24°，冷冻水进出水温度17℃/12℃，水流量0.172m³/h·kW；
2.冷冻水回水温度调节范围10℃~25℃；
3.规格参数及外形尺寸因产品改良会有所变动，恕不另行通知。
