新一代变频风冷冷水机，超宽的运转范围，灵活应对恶劣的室外温度环境，大幅提升机组的稳定性和适用性。制冷运行环温范：-12°C~43°C
工业型

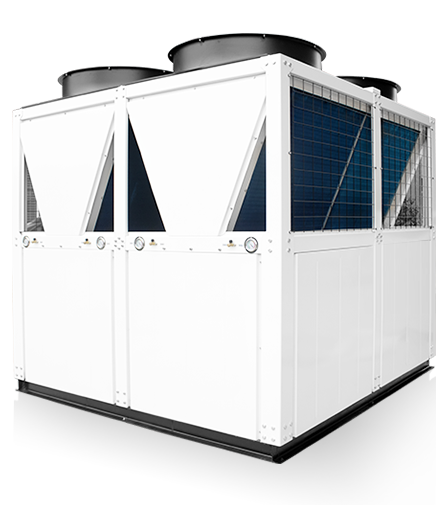

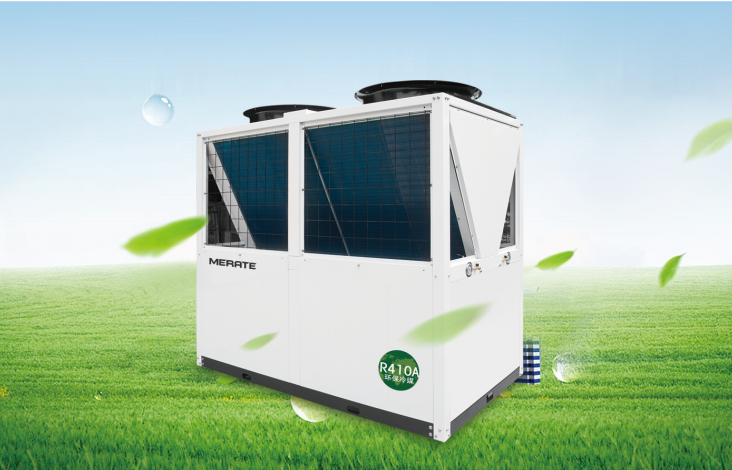

工业型直流变频冷水机
应用领域
技术参数
| 直流变频风冷工业冷水机性能参数 | |||||||||||
| 型号 Model | DL-BN15AZF-N | DL-BN18AZF-N | DL-BN23AZF-N | DL-BN31AZF-N | DL-BN38AZF-N | DL-BN41AWF-N | DL-BN62AZF-N | DL-BN76AZF-N | |||
| 名义制冷量 Nominal Cooling Capacity | kW | 15.0 | 18.0 | 23.6 | 31.0 | 37.8 | 40.9 | 62.0 | 76 | ||
| 名义制冷总功率 Nominal Total Cooling Power | kW | 5.10 | 5.90 | 7.30 | 10.13 | 11.76 | 13.23 | 20.80 | 25.42 | ||
| 工作环境温度范围 Working Environment Temperature Range | （－12℃～43℃） | ||||||||||
| 电源 Power Supply | 380V/3N/50Hz(三相五线制） | ||||||||||
| 保护装置 Protection Device | 逆相保护、缺相保护、过流保护、高低压保护、低温保护、水流保护、缺水保护 Phase Reversion Protection Phase Lack Protection Overload Current Protection Low&HighPressureProtection LowTemp. Protection WaterFlowProtection Water shortage protection | ||||||||||
| 制冷剂Refrigerant | R410A | ||||||||||
| 能量控制% Capacity Control | 0，100 | 0，50，100 | |||||||||
| 压缩机 Compressor | 类型 Type | 直流变频压缩机 DC Compressor | |||||||||
| 功率kW×(台） Power × (unit) | 4.2×1 | 4.2×1 | 5.5×1 | 8.15×1 | 9.96×1 | 10.95×1 | 8.15×2 | 9.96×2 | |||
| 风机 Fan | 类型 Type | 直流变频调速电机 DC Variable Frequency Speed Control Motor | |||||||||
| 功率kW×(台） Power × (unit) | 0.2×1 | 0.2×1 | 0.15×2 | 0.24×2 | 0.15×2 | 0.24×2 | 0.75×2 | 0.75×2 | |||
| 冷凝器Condenser | 铜管串套波纹铝片 Copper Tube Series Sleeve Corrugated Aluminum Sheet | ||||||||||
| 水泵 Water Pump | 流量m³/h Flow | 4 | 4 | 8 | 8 | 8 | 11 | 15 | 20 | ||
| 扬程m Lift | 31 | 31 | 35 | 35 | 35 | 31 | 33 | 34 | |||
| 功率kW Power | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 1.8 | 3 | 4 | |||
| 蒸发器Evaporator | SUS304盘管式 SUS304 Coil Type | ||||||||||
| 水箱容积 L Water Tank Volume | 68 | 68 | 160 | 160 | 160 | 270 | 350 | 390 | |||
| 进出口管径mm Inlet And Outlet Pipe Diameter | DN25 | DN25 | DN50 | DN50 | DN50 | DN50 | DN50 | DN65 | |||
| 运转噪音dB(A) Running noise | 58 | 58 | 60 | 60 | 60 | 63 | 66 | 69 | |||
| 整机重量kg Total Weight | 145 | 180 | 240 | 260 | 280 | 420 | 490 | 600 | |||
| 外形尺寸 External Dimensions | 长L | mm | 880 | 880 | 1505 | 1480 | 1505 | 1480 | 2100 | 2100 | |
| 宽W | mm | 750 | 750 | 800 | 850 | 800 | 850 | 1050 | 1050 | ||
| 高H | mm | 1600 | 1600 | 1550 | 1580 | 1550 | 1580 | 2100 | 2100 | ||
| 注 ：以上数据测试工况为： | |||||||||||
| ① 名义制冷工况：空气干湿球温度35℃/24℃，冷冻水进出水温度17℃/12℃，水流量0.172m³/h·kW； | |||||||||||
| ② 冷冻水回水温度调节范围10℃～25℃； | |||||||||||
| ③ 规格参数及外形尺寸因产品改良会有所变动，恕不另行通知。 | |||||||||||
| 直流变频风冷工业冷水机性能参数 | ||||||||||
| 型号 Model | DL-BN82AWF-N | DL-BN125AWF-N | DL-BN149AWF-N | DL-BN165AWF-N | DL-BN250AWF-N | DL-BN298AWF-N | DL-BN390AWF-N | |||
| 名义制冷量 Nominal Cooling Capacity | kW | 82.0 | 125.0 | 149.0 | 165.0 | 250.0 | 298.0 | 390.0 | ||
| 名义制冷总功率 Nominal Total Cooling Power | kW | 27.40 | 39.86 | 49.18 | 52.30 | 80.92 | 99.56 | 127.50 | ||
| 工作环境温度范围 Working Environment Temperature Range | （－12℃～43℃） | |||||||||
| 电源 Power Supply | 380V/3N/50Hz(三相五线制） | |||||||||
| 保护装置 Protection Device | 逆相保护、缺相保护、过流保护、高低压保护、低温保护、水流保护、缺水保护 Phase Reversion Protection Phase Lack Protection Overload Current Protection Low&HighPressureProtection LowTemp. Protection WaterFlowProtection Water shortage protection | |||||||||
| 制冷剂Refrigerant | R410A | |||||||||
| 能量控制% Capacity Control | 0，50，100 | 0，25，50，100 | ||||||||
| 压缩机 Compressor | 类型 Type | 直流变频压缩机 DC Compressor | ||||||||
| 功率kW×(台） Power × (unit) | 10.95×2 | 15.86×2 | 20.34×2 | 10.95×4 | 15.68×4 | 20.34×4 | 20.34×4 | |||
| 风机 Fan | 类型 Type | 直流变频调速电机 DC Variable Frequency Speed Control Motor | ||||||||
| 功率kW×(台） Power × (unit) | 0.75×2 | 0.75×4 | 0.75×4 | 0.75×4 | 1.8×4 | 1.8×4 | 1.8×6 | |||
| 冷凝器Condenser | 铜管串套波纹铝片 Copper Tube Series Sleeve Corrugated Aluminum Sheet | |||||||||
| 水泵 Water Pump | 流量m³/h Flow | 20 | 32 | 42 | 42 | 65 | 85 | 100 | ||
| 扬程m Lift | 34 | 33 | 32 | 32 | 33 | 30 | 30 | |||
| 功率kW Power | 4 | 5.5 | 5.5 | 5.5 | 11 | 11 | 15 | |||
| 蒸发器Evaporator | SUS304盘管式 SUS304 Coil Type | |||||||||
| 水箱容积 L Water Tank Volume | 460 | 780 | 840 | 840 | 1200 | 1200 | 1500 | |||
| 进出口管径mm Inlet And Outlet Pipe Diameter | DN65 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | |||
| 运转噪音dB(A) Running noise | 69 | 72 | 72 | 72 | 74 | 74 | 74 | |||
| 整机重量kg Total Weight | 690 | 1280 | 1350 | 1550 | 2600 | 2800 | 3300 | |||
| 外形尺寸 External Dimensions | 长L | mm | 2270 | 2300 | 2300 | 2300 | 2300 | 2300 | 3300 | |
| 宽W | mm | 1100 | 1900 | 1900 | 1900 | 2200 | 2200 | 2300 | ||
| 高H | mm | 2100 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | ||
| 注 ：以上数据测试工况为： | ||||||||||
| ① 名义制冷工况：空气干湿球温度35℃/24℃，冷冻水进出水温度17℃/12℃，水流量0.172m³/h·kW； | ||||||||||
| ② 冷冻水回水温度调节范围10℃～25℃； | ||||||||||
| ③ 规格参数及外形尺寸因产品改良会有所变动，恕不另行通知。 | ||||||||||
